电可调光纤滤波器

一、电可调光纤滤波器简介

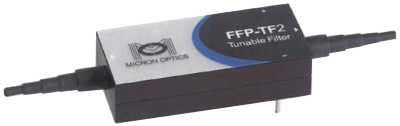

Micron Optics的FFP是基于全光纤FP标准具技术的特殊的可调谐滤波器，它允许波长跟FP腔长度有倍数光纤的光通过，而其他波长的光按爱里函数衰减。
FFP可调谐滤波器优美设计之精华在于无透镜光纤结构。由于没有透镜等准直光学器件，FFP可调谐滤波器可以有很高的精细度，保持低损耗和透射特性。Micron Optics消除了其他,FP器件的技术缺陷，包括准直失调、环境敏感和额外模式。
全广西FFP可调谐滤波器特性非常接近爱里函数，得到的结果也非常接近理论的数学模型，所以设计光电系统的工程师可以非常自信地将FFP设计进他们的系统。低损耗、高隔离度和高精度功率或波长测量只是从理想爱里函数得
到的少部分结果。新的FFP-TF2设计改进了标准具的准直措施，使得器件更耐久、更可靠、更好的Telcordia质量性能，以及更有诱惑力的价格。公司可以立即为用户提供低价格的标准配置产品。公司也可以提供用户高性能多通道激光器驱动的产品，满足传感、生物技术及其他科学研究等特殊需要。特殊的选项包括10to16,000的工业上最大精度的范围，和在该范围下的1260nm和1620nm的全带宽调谐。新的FFP-TF2不是由于驱动电压和外包装不同来简单的取代FFP-TF,而是为了更加适应许多费用敏感的项目做的新调整。
二、电可调光纤滤波器特性
理想低价格、高容量应用选择
高精度度光谱分析达到高分辨率
大动态范围允许高精度测量
高效率低损耗设计
垮OESC和L波段调谐
大范围用户设定参数
热稳定性好
抗冲击和震动
小尺寸
低功耗
三、电可调光纤滤波器应用
光学性能检测
光噪声可调滤波
超密DWDM中可调谐信道下分
四、FFP-TF2 通用标准产品

参数(标准值)	单位	ASE 降噪仪	光信道检测仪	光信道分析仪	光谱分析仪
波长范围		C&L 波段	C&L波段	C&L 波段	CESCL
带宽(FWHM)	Pm	500	133	50	<50
带宽(FWHM)	GHz	62.5	16.67	6.25	<6.25(SC&L)
自由光谱范围(FSR)	Nm	100	100	100	>200
自由光谱范围(FSR)	GHz	12500	12500	12500	>25000
精细度(标称)		200	750	2000	10000
插入损耗	dB	<1.5	<2.0	<2.5	<3.0

五、电可调光纤滤波器尺寸图

电可调光纤滤波器尺寸图

六、电可调光纤滤波器性能参数

参数	规格
O	1260~1360
E	1360~1480
S	1480~1520
C	1520~1570
L	1570~1620
C+L	1520~1620
全波段（O,E,S,C,L,C+L）	1260~1620
自由光谱范围	80pm to 360nm(10to54000GHz)
3dB 带宽	0.3pm to 25 nm(40MHz to 3125 GHz)
标准精细度	10,40,100,150,650,1000,1500,2000,4000.6000.8000.16000
插入损耗	<1.5dB
偏振相关损耗	<0.2dB
输入功率	<100mW(for F<200)

七、电可调光纤滤波器电气特性

参数	规格
调谐电压/FSR	<18V
电容	<3.0uF
回扫速率	<90V/ms
1FSR 循环速度	<2500Hz
最大调谐电压	70V

八、电可调光纤滤波器环境条件

参数	规格
工作温度
电压变化/工作温度	-20° to 80°
插损变化/工作温度(取决于 FSR)	<18V
插损变化/振动	<0.5dB

九、电可调光纤滤波器机械特性

参数	规格
尺寸(mm)	13.525.857.2
重量	53g
安装孔	见规格图
尾纤套管(松)	900μm 缓冲套管
连接头	可选

1、表中为滤波器参数可选范围，具体参数请联系技术人员确认。
2、插入损耗取决于自由光谱范围(FSR)与 3dB带宽(BW),具体参数请联系技术人员确认。
3、最大输入功率取决于精细度，精细度越高，输入功率越小，具体参数请联系技术人员确认。
