多通道宽范围光纤延迟设备

一、多通道宽范围光纤延迟设备的定义
多通道宽范围光纤延迟设备是v88体育qcom光电科技有限公司设计的一款超宽延迟范围光纤延迟设计：0~11ns；0~21.7ns，0~31ns；0~42ns等多种规格延迟设备最宽范围可达126ns，IL<=3.5db RL>=55db，ER>18db实现连续可调，精度0.05ps，步长0.002ps，实现光功率监控输出等等新增功能，体积标准1U机箱。软件方面提供控制代码（有利于客户二次开发）及上位机控制程序。

二、多通道宽范围光纤延迟设备的特点：

多通道设计
宽延迟范围
高精度控制
高响应速度

低损耗特性

三、多通道宽范围光纤延迟设备应用领域：
光通信领域
信号处理与测量
科学实验与研究

四、多通道宽范围光纤延迟设备规格参数

参数指标	数值
波长范围	C 波段或 L 波段或其他波长
光延迟范围	0~11000 ps 连续 11000ps 型号
	0~21000 ps 连续 21000ps 型号
	0~30000 ps 连续 30000ps 型号
	0~42000ps 连续 42000ps 型号
分辨率	0.05ps
插入损耗	典型值 3dB，最大 4dB
插入损耗变化	所有型号在整个范围内为 ±0.4 dB
回波损耗	> 55 dB
消光比	>20 dB
工作功率（光学）	最大 500mW
光功率处理	0~50℃
工作温度	-40~65℃
光纤类型	conning SMF-28，或 Fujikura PM Panda 光纤
尺寸（长 x 宽 x 高）	1U 用于 21000ps 型号
尺寸（长 x 宽 x 高）	2U 用于 42000ps 型号

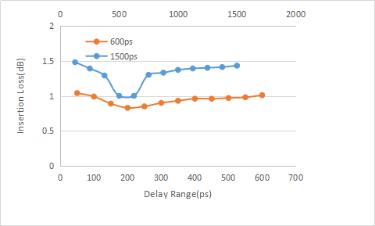

曲线图

v88体育qcom光电多通道宽范围光纤延迟设备订货信息

ZG	延迟	光纤类型	输出法兰型
ZG	10=11ns 20=21ns 30=30ns 40=42ns XX=others	S9=SMF 900um M5=MMF 50/125/900um M6=MMF 62.5/125/900um PM= PM Panda XX=others	F=FC S=SC ST=ST L=LC SMA=SMA905 XX=others
