1分2波分复用器工作原理、定义、特点、应用领域及封装方式揭秘

  1分2波分复用器，在光纤通信系统中，是实现一根光纤同时传输多路光信号这一目标的核心器件。它如同一位精密的“分光魔术师”，通过波长选择技术将不同波长的光信号精准分离或合并，为数据中心、5G网络和工业通信等领域提供高效的光传输解决方案。

  一、1分2波分复用器的定义与工作原理：

  1分2波分复用器是一种基于波长选择的光无源器件，其核心功能是将输入的一路光信号按波长拆分为两路输出，或将两路不同波长的光信号合并为一路输出。其工作原理可分为三个关键步骤：

  1、波长分离/合并：通过薄膜滤波片或阵列波导光栅（AWG）技术，对光信号进行波长筛选。例如，输入的1550nm与1310nm混合光信号，经滤波片反射1550nm光并透射1310nm光，实现两路独立输出。

  2、低损耗传输：采用高精度光学镀膜技术，确保光信号在分离/合并过程中损耗低于0.5dB，保障信号完整性。

  3、隔离度优化：通过多层介质膜设计，使相邻通道隔离度达到30dB以上，避免信号串扰。

  这一过程类似于交通指挥系统：不同波长的光信号如同不同颜色的车辆，复用器则通过“波长车道”将其精准引导至目标方向。

  二、1分2波分复用器的产品特点：

  1分2波分复用器以微型化、高可靠性和环境适应性为核心优势，具体表现为：

  1、微型化设计：采用插片式封装，体积仅相当于传统器件的1/3，可轻松集成于光模块或交换机面板。

  2、宽温工作能力：通过无源结构设计，支持-40℃至85℃极端环境，满足工业级应用需求。例如，在东北严寒地区的5G基站中，设备可稳定运行于-35℃环境。

  3、低插损与高隔离度：典型插损≤0.8dB，隔离度≥35dB，确保长距离传输中信号质量。例如，在80km城域网传输中，信号衰减可控制在3dB以内。

  4、波长灵活性：支持CWDM（粗波分复用）与DWDM（密集波分复用）两种模式，覆盖1260nm至1620nm全波段，适配不同场景需求。

  三、1分2波分复用器的应用领域：

  1、数据中心互联（DCI）：在超大规模数据中心中，1分2波分复用器用于实现服务器与交换机间的短距互联。例如，采用4×25G CWDM方案，单根光纤可传输4路独立信号，成本较DWDM降低60%。

  2、5G前传网络：在5G基站AAU与DU之间，通过半有源WDM系统实现12波长复用。1分2复用器将1490nm与1610nm信号分离，支持20km无中继传输，时延低于5μs。

  3、工业自动化：在智能制造场景中，设备通过1分2复用器实现控制信号与监控视频的共纤传输。例如，在汽车生产线中，1310nm波长传输PLC控制指令，1550nm波长传输4K摄像头画面，抗电磁干扰能力较铜缆提升10倍。

  4、有线电视网络：在HFC（混合光纤同轴）网络中，复用器将1550nm模拟电视信号、1310nm数字信号与1490nm宽带数据信号合并传输，优化网络架构。

  四、1分2波分复用器的封装方式：

  根据安装环境需求，1分2波分复用器提供四种主流封装形式：

  1、插片式封装：适配光纤配线架与光缆交接箱，支持LC/SC适配器，安装密度提升50%。

  2、盒式封装：采用金属外壳与IP67防护等级，适用于野外基站与轨道交通等恶劣环境。

  3、机架式封装：19英寸标准设计，可集成于数据中心机柜，支持热插拔维护。

  4、微型封装：体积仅12×7×3mm，直接焊接于PCB板，适用于光模块内部集成。

  五、v88体育qcom光电：军工级品质的光通信专家

  在v88体育qcom光电科技有限公司，除1分2波分复用器外，还提供以下核心产品：

  1、单模CWDM波分复用器：覆盖1460nm至1620nm全波段，通带波动≤0.5dB，适用于城域网长距传输。

  2、多通道AWG模块：支持96通道复用，通道间隔50GHz，插损≤7dB，广泛应用于骨干网DWDM系统。

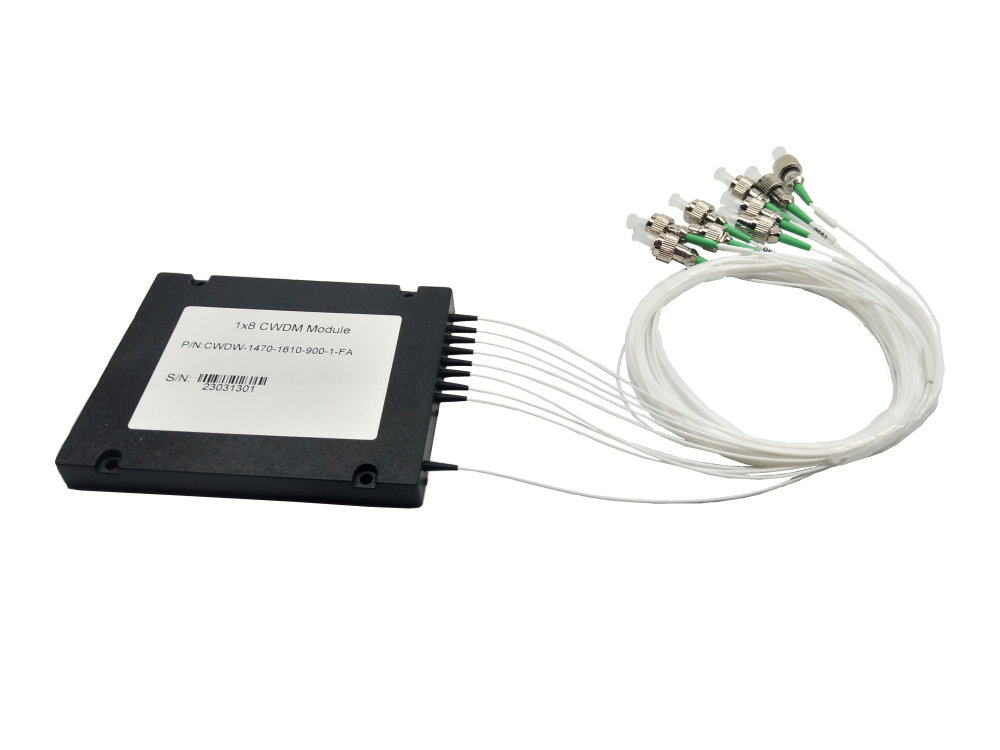

  3、8通道CWDM波分复用器：采用薄膜滤波技术，隔离度≥30dB，适配5G前传与数据中心互联场景。

  4、多波长增益平坦型掺铒光纤放大器：支持C/L波段同时放大，增益波动≤1dB，突破长距传输瓶颈。

  所有产品均通过GJB9001C-2017标准军标认证，拥有18项核心专利技术，在-40℃至85℃极端环境下稳定性达军工级标准。从数据中心到深海光缆，梓冠光电以创新技术持续推动光通信行业变革。
