保偏光纤准直器工作原理、定义、产品特点、应用领域及封装方式分析

  保偏光纤准直器作为偏振光传输的核心器件，在相干光通信、激光雷达和量子传感等高精度光系统中，通过精密的光学设计将保偏光纤中的偏振光转换为空间平行光，同时保持偏振方向的高度稳定，为光子技术提供了可靠的“空间接口”。

  一、保偏光纤准直器的定义与工作原理：

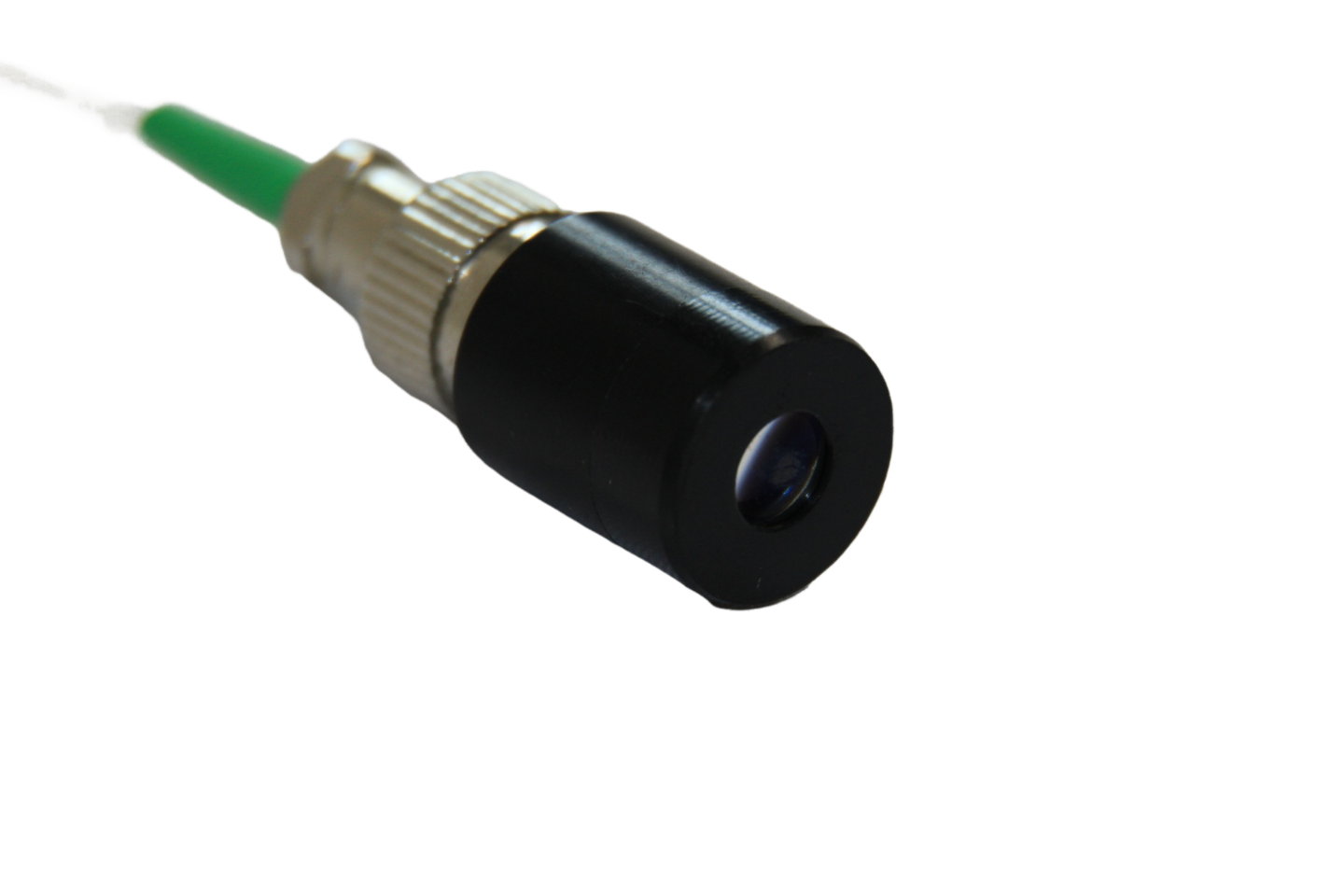

  保偏光纤准直器是一种将保偏光纤输出的偏振光转换为准直光束，同时保持偏振方向不变的光无源器件。其核心功能可分解为三个层次：

  1、模式匹配：通过非球面透镜对保偏光纤输出的高斯光束进行准直，将发散角从30°以上压缩至0.1°以内，形成平行光束。

  2、偏振保持：采用应力双折射或几何双折射设计的保偏光纤，配合透镜的偏振敏感特性，使输出光束的偏振消光比（PER）优于25dB。例如，在熊猫型保偏光纤中，通过应力区诱导的双折射效应，可将偏振方向偏差控制在±1°以内。

  3、波前校正：透镜表面镀制增透膜（AR膜），将反射率降至0.2%以下，消除菲涅尔反射引起的波前畸变。

  这一过程如同将偏振光的“语言”从光纤模式转换为空间模式，同时确保其“语法”（偏振态）的完整性。

  二、保偏光纤准直器的产品特点：

  保偏光纤准直器以四大特性成为精密光系统的首选：

  1、超低偏振相关损耗（PDL）：通过透镜材料的各向同性设计和光纤端面的偏振敏感抛光，将PDL控制在0.05dB以内，确保偏振态传输的纯净性。

  2、高偏振消光比（PER）：采用保偏光纤与透镜的偏振轴精密对准技术，PER可达30dB以上，满足相干光通信对偏振纯度的严苛要求。

  3、宽波长范围：支持1260nm至1650nm全波段应用，通过透镜材料的色散补偿设计，使不同波长的准直效果偏差小于±2μm。

  4、环境适应性：金属外壳封装配合无源设计，支持-40℃至85℃宽温工作，振动等级达到GR-63-CORE标准，适用于车载、机载等动态场景。

  三、保偏光纤准直器的应用领域：

  1、相干光通信：在100G/400G相干光模块中，保偏光纤准直器用于连接激光器与调制器，确保本振光与信号光的偏振方向严格匹配。例如，在DP-QPSK调制系统中，偏振方向偏差超过5°会导致误码率上升3个数量级。

  2、激光雷达（LiDAR）：在自动驾驶激光雷达中，准直器将1550nm保偏光纤输出的脉冲光转换为平行光束，偏振保持特性可提升回波信号的信噪比（SNR）达20dB。

  3、量子密钥分发（QKD）：在BB84协议量子通信系统中，准直器用于连接单光子源与探测器，偏振消光比直接影响量子比特的传输保真度。实验表明，PER每提升5dB，量子误码率可降低0.8%。

  4、光纤传感：在布里渊散射传感系统中，准直器将泵浦光与探测光耦合至传感光纤，偏振稳定性可提升温度/应变测量精度至±1με。

  四、保偏光纤准直器的封装方式：

  根据安装环境与系统要求，保偏光纤准直器提供四种主流封装形式：

  1、FC/APC接口封装：采用金属法兰与陶瓷插芯，插损≤0.2dB，回损≥65dB，适用于实验室与数据中心等静态场景。

  2、带尾纤封装：预留1m保偏光纤跳线，支持现场熔接，偏振轴对准精度可达±0.5°，适用于设备集成场景。

  3、微型封装：体积仅Φ3×10mm，直接焊接于PCB板，配合表面贴装技术（SMT），适用于光模块内部集成。

  4、防尘密封封装：IP67防护等级，内置干燥剂与密封圈，适用于野外基站与工业现场等恶劣环境。

  五、v88体育qcom光电：军工级品质的光学专家

  在v88体育qcom光电科技有限公司，除保偏光纤准直器外，还提供以下核心光学产品：

  1、单纤准直器：采用非球面透镜设计，支持1310nm/1550nm双波长应用，插损≤0.3dB，适用于光开关与波长选择开关（WSS）等场景。

  2、双纤准直器：集成输入/输出双通道，通道隔离度≥40dB，适用于光纤放大器与环形器等需要双向传输的系统。

  3、激光准直器：支持连续波与脉冲激光应用，光束直径可定制至Φ1mm至Φ10mm，适用于激光加工与医疗美容设备。

  所有产品均通过GJB9001C-2017标准军标认证，拥有18项核心专利技术，在-40℃至85℃极端环境下稳定性达军工级标准。从量子通信到工业激光，梓冠光电以创新技术持续推动光子技术的边界拓展。
